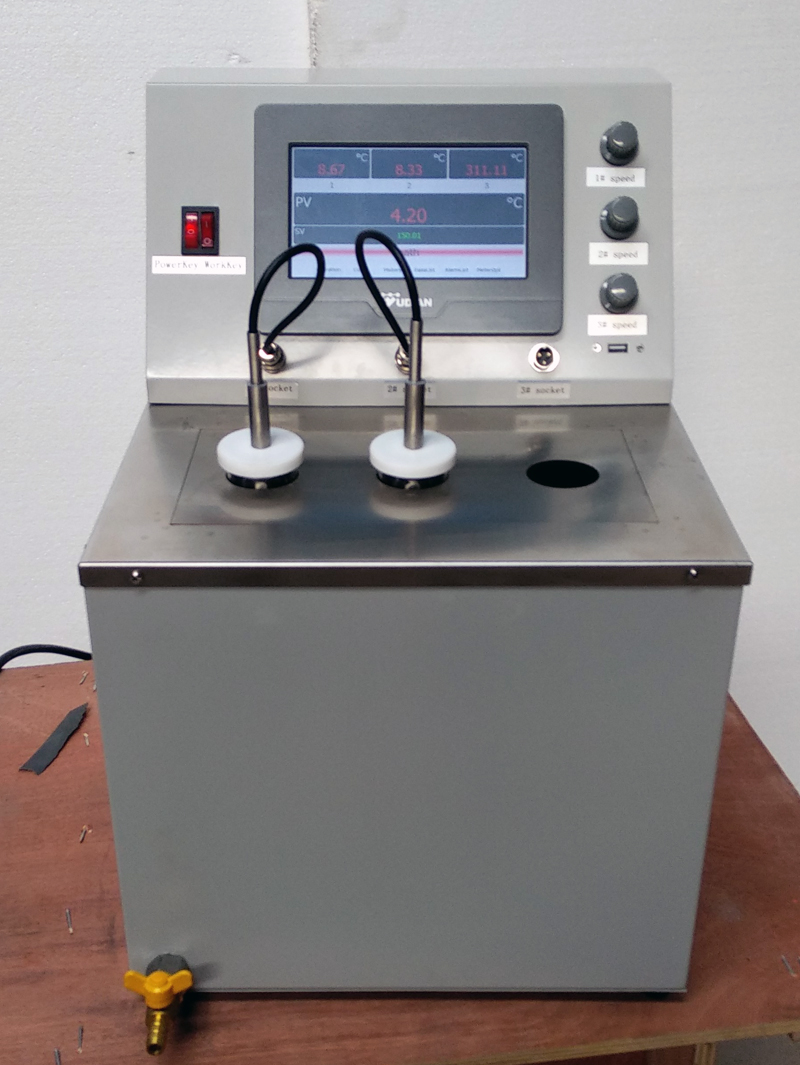

印度客户定制智能恒温水浴

智能恒温水浴

智能恒温水浴采用优质不锈钢材料作恒温槽，电热管浸没在水槽液体中间，加热快、热效高、耗电省，采用高精度PID智能恒温数显控温装置，智能控温，控温精度高。槽内装有网孔支架，对应位置放三个试管，底部有磁力搅拌，可在搅拌试管内溶液的同时搅拌槽内介质，为使介质温度均匀，特别配置机械搅拌，结构合理，温度均匀，稳定性能好。

智能恒温水浴参数：

控温范围：-5—90℃

控温方式：P、I、D智能控制

分辨率：0.1℃

加热功率：1500W

制冷量：230W

水浴容量：300×300×200mm

外形尺寸：400×640×505mm

试管数量：3个

搅拌工位：3个

机械搅拌：1个

传感器：Pt100

一、智能恒温水浴的使用方法：

(1)操作面板：

1、电源开关：开启后仪表和搅拌开始工作

2、工作开关：开启后允许加热和制冷，加热时灯亮，间断加热时闪烁；

A、B、C：三个工作位的磁力搅拌调速旋钮；

A1、B1、C1：三个工作位的传感器插座；

D：USB接口，用于导出数据和调试触摸屏仪表程序。

(2)使用操作步骤：

1、将恒温水浴放置在平整的实验台上，拿掉恒温槽盖板，从槽内取出附件包，将阀门安装在左前方出水口并使阀门处于关闭位。向槽内注入水，初次应加入150mm深，以后加水量为130mm左右。

2、大搅拌子放到网孔搁板的大孔处，如果搅拌子不能处于中心位置，适当移动隔板使搅拌子处于隔板大孔中心；将盖板放好，把小搅拌子放入试管，试管内放入实验物质后盖上白色的四氟盖子，在四氟盖子上插入传感器，然后把试管插入固定孔，并把传感器的插头插入相应插孔。

3、电源插头插入电源插座，插座必须有可靠接地，打开电源开关，机械搅拌开始工作，通过调速旋钮可分别控制磁力搅拌速度。

4、温度设定及运行：进入显示界面后，上排显示三个试管内温度， PV窗口显示槽内测量温度，SV窗口显示设定温度，点击“bath”，按设定键，在SV方框内输入设定温度，打开运行开关开始加热，当测量温度接近设定温度时，运行开关上的指示灯闪烁，设定温度后进入恒温状态。

5、使用条件： AC220V±10%，50Hz±10%；环境温度-10℃～35℃，温度≤85%，无腐蚀性气体的场所。

二、操作界面：

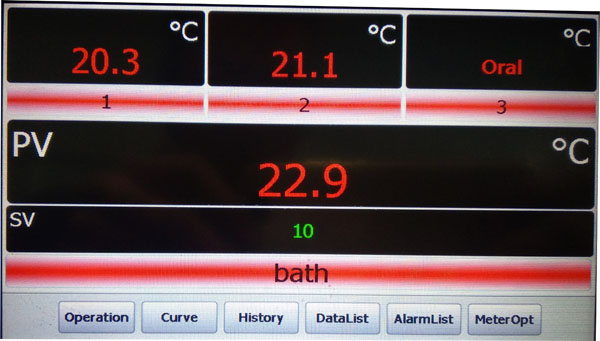

1、显示画面：开机后进入显示画面，或者在其他页面点击“panel”进入该页面

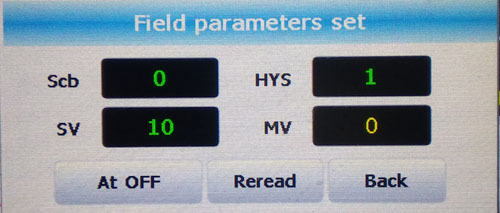

1、2、3分别是试管内传感器测量温度，当某个通道传感器故障会提示“Oral”，PV为槽内测量温度，SV为设定温度，点击“bath”栏后可设定现场参数：

Scb：校正传感器误差；

HYS：报警回差，不建议修改；

SV：设定温度；

MV：输出百分比，不建议修改；

At OFF：自整定关闭状态，当出现恒温效果差时，可将此按键切换到At On状态，运行自整定功能，当该选项为关闭输出时，停止输出；

Reread：重新读入原有参数；

Back：返回上级页面。

2、Operation：

PV：显示当前通道测量值；

MV：输出百分比，一、二、三通道不控制温度，该值无效；

SV：温度设定值，一、二、三通道不控制温度，输入该值可在左侧坐标图中参考实时运行曲线；

Set：进入该通道现场参数设定，一、二、三通道不具有温度控制，只可对温度误差Scb进行修正；

PreCH：上一通道：

NextCH：下一通道。

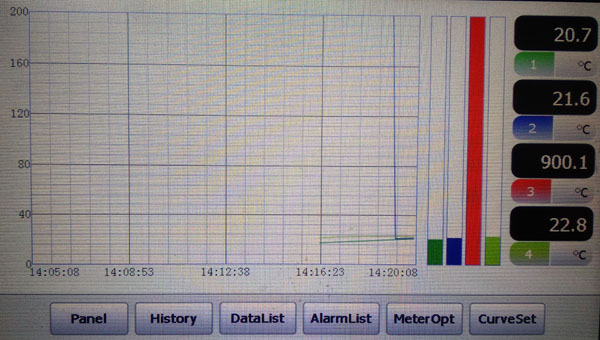

3、curve：

4、History：左侧坐标窗口显示历史曲线，右侧显示各通道值。

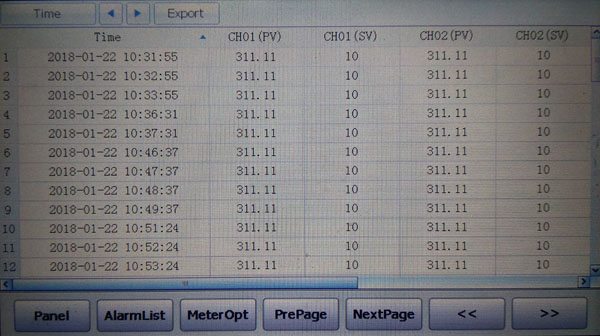

5、DataList：

Time：设置时间跨度

Export：数据导出，将U盘插入操作面板的USB插口，然后点击该按键，显示提示：“please confitm whether to export,if yes,please set time span ,the exported file named Hisdata.csv”确认后，提示“Export success”，如果没有插入U盘或U盘损坏，提示“Export fail”

6、AlarmList：该仪器应用中报警无实际作用。

7、MasterOpt：内部参数设置，需要工程师才能设定，有密码限制，不允许进入修改，当有必要修改时联系我们。

三、温度误差及修正操作

1、当传感器测量有误差时，进入相应通道的设定界面，修改Scb值。

2、当控温精度低，温差比较大时，运行自整定功能，将设定温度改为所需温度的80%，例如：所需温度为80℃，将自整定温度设为64℃左右。按移位键三秒，PV窗口显示At，SV窗口显示OFF，按向上键将OFF改为ON，按设定键开始自整定，SV窗口交替显示At和设定温度，经过两个升降温过程，自整定结束，仪表自动运算出PID参数， SV窗口正常显示；如果要手动停止自整定，按移位键三秒，按向上键将ON改为OFF，PID参数不变。

四、使用及维护注意事项

1、使用场所应干燥、通风、无腐蚀性气体；

2、注水时，槽内液位高度不得低于50mm，以免加热器“干烧”损坏，造成事故；

3、在使用状态下请勿搬动；

4、长期搁置再启用时，应将灰尘等打扫干净试通电，检查有无漏电现象，避免因长期搁置产生的灰尘及受潮造成漏电事故。

五、售后服务

我公司生产销售的所有仪器产品，生产过程及成品均经过严格测试。为保障消费者的利益，维护我们公司的信誉，产品自出厂之日起一年内，因产品本身质量问题引起的硬件故障，我厂将免费保修。

本公司所有产品一年保修，终身维修，超出一年质保期后将收取配件费。

在一年产品质保期内，若出现人为故障，如自行改装维修等，或其他不可抗力因素引起的仪器损坏，将不提供免费保修。
